Las marcas de hundimiento en las superficies exteriores comprometen tanto la aceptación cosmética como la integridad estructural de las piezas moldeadas por inyección. Inmediatamente señalan a los usuarios finales una mala calidad de fabricación. No se pueden simplemente ignorar estos defectos visuales en un mercado de consumo altamente competitivo.
El principal culpable es la masa localizada desproporcionada. Este fenómeno suele ocurrir cuando elementos internos como nervaduras y protuberancias se encuentran con la pared nominal. Resolver este problema requiere un estricto cumplimiento de las pautas de Diseño para Fabricación (DFM) mucho antes de que comience el mecanizado. Los ajustes del proceso posterior al molde, como el aumento de la presión de retención, siguen siendo vendajes poco confiables para los defectos geométricos fundamentales.
Este artículo proporciona proporciones de ingeniería definitivas para ayudarle a integrar con éxito características estructurales complejas. Describiremos estrategias comprobadas para eliminar completamente las marcas de hundimiento en la etapa CAD. Seguir estas pautas precisas reduce las iteraciones de herramientas, mejora la calidad de la pieza final y acelera el tiempo general de comercialización.
Comprender la dinámica de la contracción volumétrica es crucial para cualquier ingeniero mecánico. Cuando el plástico fundido ingresa a la cavidad del molde, inmediatamente comienza a enfriarse desde afuera hacia adentro. La piel exterior se solidifica rápidamente contra la herramienta de acero fría. El núcleo fundido tarda mucho más en congelarse. Las secciones más gruesas retienen el calor por más tiempo. Se encogen hacia adentro cuando finalmente se enfrían. Esta contracción térmica interna empuja la superficie exterior ya enfriada hacia adentro, creando una depresión visible conocida como marca de hundimiento.
Los ingenieros frecuentemente enfrentan el problema de acumulación de masa durante el diseño de piezas. Podría diseñar un muro nominal perfectamente estándar. Podría agregar una nervadura aparentemente delgada para mayor resistencia estructural. Sin embargo, donde estas dos entidades se cruzan, sin darse cuenta se crea una sección transversal gruesa oculta. Evaluamos esta masa oculta utilizando el método del círculo inscrito. Si dibuja un círculo dentro de la intersección CAD, su diámetro suele ser significativamente mayor que el espesor nominal de la pared. Esta acumulación de masa oculta actúa como un depósito térmico y se convierte en la causa directa de la contracción localizada.
También debemos abordar el alto costo de la remediación. Arreglar las marcas de hundimiento después de cortar acero presenta enormes dolores de cabeza logísticos. Debe realizar costosas modificaciones del molde. Los fabricantes de herramientas normalmente necesitan utilizar EDM (mecanizado por descarga eléctrica) o soldar la herramienta para adelgazar las cavidades de las costillas. Alternativamente, los moldeadores intentan corregir el defecto utilizando parámetros de procesamiento agresivos. Levantan la manada y mantienen la presión. Estos ajustes que eliminan el tiempo del ciclo desperdician energía e introducen tensiones internas peligrosas en la pieza. Primero debemos arreglar la geometría en CAD para evitar estas penalizaciones.
Debe establecer un estricto cumplimiento de la regla de relación de espesor de la base. El espesor de las nervaduras en la base debe medir entre el 50% y el 70% del espesor nominal de la pared. Exigimos un 50 % para resinas semicristalinas de alta contracción como el nailon o el polipropileno. Puede aumentar de forma segura la proporción hasta un 70 % para resinas amorfas de baja contracción como el policarbonato o el ABS. Exceder estos límites matemáticamente invita a defectos superficiales.
Los ángulos de tiro y las limitaciones de altura requieren un equilibrio cuidadoso. Recomendamos entre 0,5° y 1,5° de tiro por lado para una expulsión adecuada del molde. Debes vigilar atentamente la altura máxima de tus costillas. Las nervaduras más altas naturalmente requieren más tiro para liberarse de la cavidad de acero. Esta corriente adicional engrosa inadvertidamente la base de la costilla. Una base más gruesa viola la regla del 50-70% e inmediatamente provoca marcas de hundimiento. Mantenga la altura total de las nervaduras por debajo de tres veces el espesor nominal de la pared para evitar esta trampa geométrica.
Debe especificar filetes y radios precisos. Necesita radios de base que midan entre 0,25 y 0,5 veces el espesor nominal de la pared. Las esquinas afiladas que se cruzan provocan graves concentraciones de tensiones. Conducen a fallos prematuros de las piezas bajo carga mecánica. Sin embargo, los radios demasiado grandes añaden masa innecesaria a la intersección. Este material adicional provoca las marcas exactas de sumidero térmico que desea evitar.
Las reglas de espaciado dictan la longevidad de las herramientas y la estética de las piezas. Debe espaciar las nervaduras al menos dos veces el espesor nominal de la pared. Las nervaduras muy apretadas impiden que el acero del molde se enfríe adecuadamente. El acero sobrecalentado exacerba las marcas de hundimiento porque el plástico local no puede congelarse lo suficientemente rápido. El espaciado adecuado garantiza una disipación uniforme del calor en toda la geometría de la herramienta.
| Parámetro de diseño | Valor objetivo recomendado | Impacto en la calidad de la pieza |
|---|---|---|
| Relación de espesor base | 50% a 70% de la pared nominal | Previene la acumulación de masa y depresiones superficiales. |
| Ángulo de tiro | 0,5° a 1,5° por lado | Garantiza una expulsión limpia sin arrastrar ni pegar. |
| Altura máxima | < 3x espesor de pared nominal | Evita el engrosamiento excesivo de la base debido a los ángulos de desmoldeo. |
| Radios base (redondeos) | 0,25x a 0,5x pared nominal | Reduce las concentraciones de estrés sin añadir exceso de masa. |
| Espaciado de costillas | > 2x espesor de pared nominal | Evita puntos calientes del acero para herramientas y velocidades de enfriamiento desiguales. |
Los cilindros gruesos y macizos garantizan marcas de hundimiento en la superficie visible opuesta. Representan enormes charcos de plástico fundido. Se enfrían mucho más lentamente que las paredes uniformes circundantes. Este enfriamiento retardado empuja la superficie cosmética hacia adentro, arruinando la apariencia del producto. Debes evitar activamente diseñar jefes sólidos bajo ninguna circunstancia.
Una extracción de núcleos adecuada resuelve este problema fundamental. Debes extraer el centro de la geometría de cada jefe. Asegúrese de que el espesor de la pared del saliente se mantenga estrictamente por debajo del 60 % de la pared nominal de la parte. Calcule cuidadosamente el diámetro interior (ID) y el diámetro exterior (OD). Esta relación óptima mantiene la resistencia estructural esencial de los sujetadores roscados y al mismo tiempo previene activamente los sumideros térmicos.
La implementación de separadores y una fijación adecuada a la pared es muy importante. Nunca fusione un saliente directamente con una pared exterior principal. Esto crea una enorme intersección material que inevitablemente se reducirá. En su lugar, siga estos pasos numerados para una integración adecuada del jefe:
Este enfoque aísla la pesada masa del jefe de sus superficies cosméticas críticas. Preserva la integridad estructural al tiempo que protege la calidad visual.
Los ingenieros equilibran constantemente la necesidad de rigidez con el requisito de superficies impecables de Clase A. Las nervaduras más gruesas proporcionan una rigidez superior. Desafortunadamente, también arruinan la perfección visual. Debe encontrar el punto medio óptimo en función de la aplicación final específica del producto.
Los estándares automotrices exigen una ingeniería rigurosa. Un bien diseñado molde de inyección para automóviles debe tener en cuenta cargas estructurales extremas, fuerzas de alto impacto y resistencia a las vibraciones constantes. Los componentes automotrices frecuentemente utilizan resinas rellenas de vidrio. Las fibras de vidrio restringen la contracción en la dirección del flujo. Esto altera drásticamente las tasas de contracción volumétrica. Debe modificar las proporciones de nervaduras estándar para adaptarse a estos materiales compuestos avanzados y, a menudo, reducir la proporción de espesor de la base al 40 % para polímeros con alto contenido de relleno.

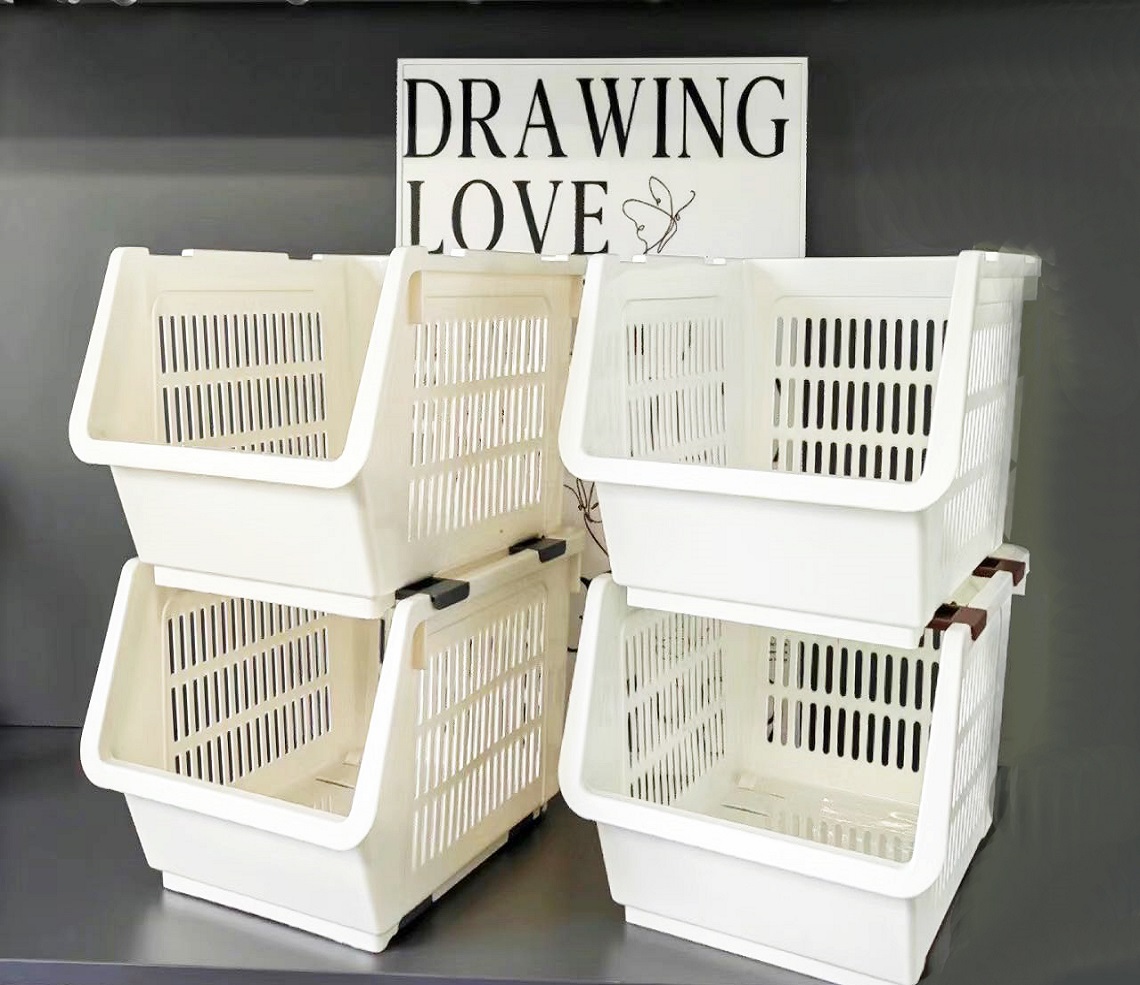

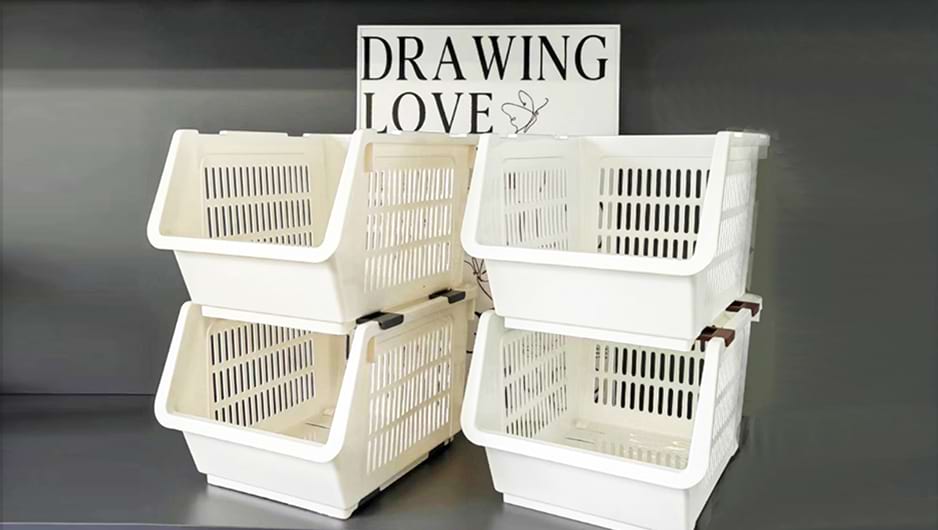

Los bienes de consumo exigen una perfección estética absoluta. Un de alta calidad molde de plástico doméstico produce acabados brillantes y de alto brillo. En una superficie exterior brillante, incluso los microdisipadores que miden menos de 0,01 mm de profundidad se vuelven muy visibles. Los consumidores perciben estos pequeños defectos como defectos de calidad graves. En este caso, el cumplimiento estricto de la reducción de masa es absolutamente innegociable. Los diseñadores suelen utilizar superficies corrugadas en lugar de nervaduras tradicionales para lograr rigidez sin riesgo de marcas de hundimiento.
| Enfoque de la industria | Tipos de materiales primarios | Requisitos de acabado superficial | Nivel de tolerancia a defectos |
|---|---|---|---|
| Exterior del automóvil | PA relleno de vidrio, PC/ABS | Pintado o texturizado Clase-A | Extremadamente bajo (visible bajo la iluminación de la sala de exposición) |
| Artículos del hogar | ABS, PP, PC de alto brillo | Acabado espejo SPI A2 o A3 | Tolerancia cero (la alta reflectividad de la luz amplifica los defectos) |
| Estructural Interno | Nailon, POM, PBT | Mate o sin pulir | Moderado (la función dicta la forma) |
La geometría CAD perfecta aún puede experimentar un hundimiento si la arquitectura de las herramientas es profundamente defectuosa. La prevención de defectos requiere un enfoque muy holístico. Exige un diseño de molde de inyección de plástico muy optimizado . Los ingenieros de herramientas deben complementar el diseño de su pieza con una construcción de acero inteligente.
La proximidad del canal de refrigeración juega un papel fundamental en la calidad parcial. Debe dirigir el refrigerante en circulación a áreas que albergan elementos estructurales pesados. Los fabricantes de herramientas suelen utilizar deflectores y burbujeadores dentro de los pasadores de acero. Esto extrae calor directamente del núcleo profundo del jefe. Un enfriamiento localizado más rápido evita que el plástico fundido se desprenda de la pared de la cavidad durante la fase de congelación.
La ubicación y el tamaño de la puerta determinan el éxito de la fase de embalaje. Coloque sus puertas estratégicamente. Desea que la cavidad se llene de manera efectiva antes de que la puerta se congele. Dirija siempre el flujo de secciones gruesas a secciones delgadas. Si el plástico fluye de fino a grueso, la zona fina se congela prematuramente. Se pierde la capacidad de compactar el área gruesa, lo que provoca marcas de hundimiento inmediatas.
También debemos reconocer las realidades del procesamiento. Depender de altas presiones de empaque y retención para expulsar las marcas de hundimiento introduce una tensión moldeada severa. Estas presiones extremas aprietan de forma antinatural las moléculas de polímero cerca de la puerta. Con el tiempo, este estrés se relaja. La pieza inevitablemente se deformará, agrietará o fallará por completo en el campo. La arquitectura de herramientas inteligente elimina la necesidad de parámetros de procesamiento abusivos.
Necesita un fabricante con capacidades DFM proactivas. Un socio de moldeo confiable proporciona un análisis detallado de Moldflow por adelantado. Identifican áreas de alto riesgo antes de cotizar los costos finales de las herramientas. Observan de cerca su estrategia de moldeo por inyección de costillas y jefes al principio del juego de desarrollo. Señalan zonas de acumulación masiva antes de que se corte el acero.
La transparencia de las herramientas separa a los socios excelentes de los proveedores promedio. Busque empresas que discutan abiertamente su estrategia de línea de enfriamiento y la selección de acero para moldes durante la fase de evaluación inicial. Deben explicar claramente cómo el diseño específico de su herramienta evita que sus piezas complejas se hundan.
Debe implementar sólidas estrategias de mitigación de riesgos al seleccionar un proveedor. Considere evaluar a los socios según estos criterios:
Anime a su equipo de ingeniería a enviar archivos CAD para una revisión integral y sin compromiso de la capacidad de fabricación. Encontrar errores geométricos ahora ahorra semanas de frustrante depuración más adelante en el ciclo de producción.
Diseñar elementos estructurales sin defectos superficiales es un ejercicio de estricta disciplina geométrica. Debe gestionar agresivamente la reducción de masa localizada en todo su modelo CAD. Cada intersección requiere un escrutinio cuidadoso para evitar la acumulación térmica. Cumplir con la regla del 50 % al 70 % garantiza un enfriamiento uniforme y mantiene la integridad de la superficie.
Nunca comprometa la relación de espesor nominal de la pared para lograr una ganancia percibida en resistencia mecánica. Agregar más plástico a menudo debilita la pieza al introducir huecos internos y sumideros externos. En su lugar, utilice geometrías alternativas de forma creativa. Considere emplear corrugaciones, múltiples nervaduras más cortas o materiales compuestos avanzados para lograr la rigidez requerida.
No deje al azar el acabado final de su superficie. Contrate soporte de ingeniería calificado para una revisión DFM exhaustiva de sus modelos actuales. Este paso proactivo garantiza una producción libre de defectos, reduce las tasas de desperdicio a largo plazo y, en última instancia, protege la reputación de su marca en el mercado.
R: Sólo en menor medida. Empujar más material dentro de la cavidad puede enmascarar superficialmente los sumideros pequeños. Sin embargo, una presión excesiva crea una tensión interna masiva y la consiguiente deformación de la pieza. La única solución permanente y fiable es la modificación geométrica. Debe reducir el espesor de la pared en la base de la característica.
R: Recomendamos un mínimo de 0,5° por lado para una expulsión limpia. Sin embargo, su cálculo debe garantizar que el esfuerzo aplicado no haga que la base de la nervadura exceda el 60% del espesor nominal de la pared. Las nervaduras más altas requieren un equilibrio cuidadoso para evitar una geometría pesada en la parte inferior.
R: Sí. Los materiales semicristalinos como PP, POM y PA tienen tasas de contracción volumétrica mucho más altas que los materiales amorfos como ABS y PC. Por lo tanto, las resinas semicristalinas requieren un cumplimiento mucho más estricto de la regla del 50% de espesor de pared para evitar defectos visibles en la superficie.
