Especificar un acabado de molde incorrecto puede destruir un proyecto de ingeniería que de otro modo sería impecable. Innumerables lanzamientos de productos se estancan cuando las piezas fabricadas no pasan las inspecciones visuales. Cuando esto suceda, podría enfrentarse a graves retrasos, costosos retrabajos de herramientas y plazos de producción incumplidos. Los rechazos estéticos y el pegado de piezas son el resultado directo de opciones de acabado superficial incompatibles. Actualmente, la industria carece de una base de referencia universal. Los fabricantes norteamericanos suelen seguir las directrices SPI por defecto. Por el contrario, los mercados europeos y asiáticos suelen utilizar la báscula VDI 3400.
Analizaremos exactamente cómo evaluar estos dos sistemas distintos. Aprenderá un marco técnico rígido para elegir el acabado correcto según el costo de las herramientas, la selección de materiales y los ángulos de desmoldeo requeridos. Continúe leyendo para especificar con confianza la textura adecuada para su próximo proyecto de moldura de plástico. Esta guía elimina las conjeturas al texturizar el molde. Puede evitar errores comunes y optimizar su ciclo de producción hoy.
Comience por definir las siglas y comprender cómo las aplican los ingenieros en escenarios del mundo real. Debemos examinar los acabados de superficie SPI frente a VDI para comprender sus principales diferencias mecánicas. El estándar de la Sociedad de la Industria del Plástico (SPI) se centra en gran medida en las técnicas de pulido manual. Los fabricantes de herramientas logran estos acabados utilizando herramientas manuales, piedras abrasivas y pasta de diamante. Encontrará cuatro categorías principales dentro del sistema SPI. Cada categoría contiene tres subgrados, numerados del 1 al 3.
Por el contrario, el estándar Verein Deutscher Ingenieure (VDI 3400) funciona de manera diferente. Cubre principalmente texturas logradas mediante mecanizado por descarga eléctrica (EDM). Esta norma elimina por completo el pulido manual de la ecuación. La escala va de VDI 12 a VDI 45. VDI 12 representa un acabado liso y mate. VDI 45 representa una textura muy pesada y agresiva.
Los acabados VDI siguen siendo altamente repetibles en todas las series de producción. La textura final de la superficie se relaciona directamente con los parámetros de la máquina más que con la técnica de pulido individual del fabricante de herramientas. El electrodo EDM chispea contra el acero, dejando cráteres microscópicos. El tamaño y la profundidad de estos cráteres determinan el número VDI específico. Además, los grados VDI se correlacionan directamente con los valores estándar de rugosidad superficial (Ra). Esto hace que la medición objetiva sea mucho más fácil para los equipos de control de calidad.
Elegir el estándar correcto implica varias variables operativas. Al evaluar un molde de inyección de plástico , debe evaluar en gran medida la previsibilidad y los plazos de entrega. VDI está controlado por máquina. Ofrece una coherencia estricta en múltiples cavidades. Puede programar una máquina de electroerosión para provocar una cavidad con un acabado VDI 30 preciso. La máquina replicará esto perfectamente en todas las cavidades de un molde familiar. SPI depende en gran medida de la habilidad del operador. La consistencia entre cavidades es mucho más difícil de garantizar en geometrías complejas. Un técnico podría pulir una cavidad un poco más agresivamente que otra, lo que provocaría ligeras discrepancias visuales en las piezas moldeadas finales.
Las consideraciones sobre herramientas y plazos de entrega también dictan su elección. Los grados SPI A y B requieren aceros de molde más duros para retener el pulido de manera efectiva. A menudo se necesitan aceros para herramientas de primera calidad como H13 o Stavax. Esto aumenta drásticamente los costos iniciales de materia prima. El pulido manual para acabados SPI de alto nivel también agrega días o incluso semanas a los tiempos de finalización del molde. El pulido es secuencial. No puedes saltarte pasos. Los acabados VDI se mecanizan directamente en el acero durante la fase de electroerosión. Ahorra mucho tiempo de mano de obra y comprime su programa de herramientas.
Los riesgos de alteración de la geometría presentan otro factor crítico durante la fabricación de moldes. Un pulido manual excesivo puede redondear accidentalmente las esquinas afiladas. Un operador que pule agresivamente un acabado SPI A-2 podría alterar sin darse cuenta microdimensiones críticas de la herramienta. El proceso de electroerosión utilizado para VDI mantiene una estricta integridad geométrica. El electrodo quema la textura en el acero de manera uniforme sin depender de la fricción física.
Mejores prácticas: especifique siempre acabados VDI en piezas que requieran esquinas internas afiladas o características de entrelazado precisas para preservar las microgeometrías.
Error común: especificar un acabado SPI A-1 en una pieza que presenta micronervaduras complejas. Es casi seguro que el proceso de pulido manual destruirá los bordes crujientes previstos de las nervaduras, lo que provocará el fallo de la pieza.
Los ingenieros deben hacer coincidir el estándar de superficie con el entorno de uso final. Veamos aplicaciones industriales específicas para ver dónde sobresale cada estándar.
Los requisitos de los moldes de inyección para automóviles exigen un control estético preciso y una alta durabilidad. Al diseñar componentes interiores como tableros, consolas centrales y molduras, los ingenieros normalmente exigen VDI 30 a VDI 36. Estas texturas pesadas de EDM logran superficies antideslumbrantes y resistentes a los rayones. A menudo imitan a la perfección texturas similares al cuero, realzando el valor percibido del interior del vehículo. Para componentes exteriores como carcasas de luces y lentes, los requisitos cambian completamente. Debe especificar SPI A-1 o A-2 para un molde de inyección automotriz que produzca claridad óptica. Estos acabados pulidos con diamante permiten la máxima transmisión de luz y eliminan la distorsión visual.

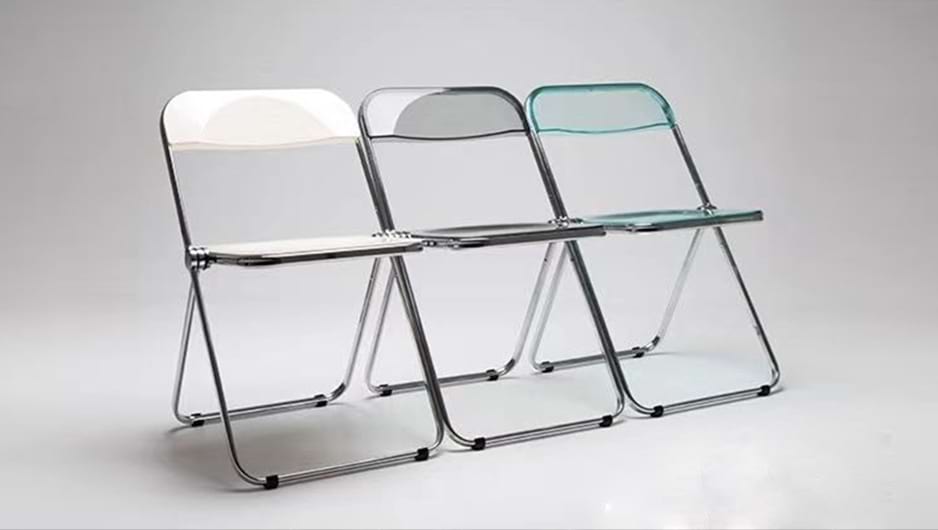

Los bienes de consumo y los muebles también imponen normas de superficie específicas. Las piezas estructurales grandes suelen utilizar grados SPI C o D. Alternativamente, es posible que vea VDI 27 a VDI 33 implementados con frecuencia. Por ejemplo, un molde de silla de plástico requiere estas texturas agresivas para funcionar correctamente en el mercado. Estos grados más rugosos enmascaran eficazmente marcas de flujo, marcas de hundimiento e imperfecciones de entrada en áreas de superficie masivas. También proporcionan un agarre esencial para el usuario final y una durabilidad a largo plazo contra los rayones. Un acabado muy brillante en una silla de plástico resaltaría cada defecto de fabricación y se rayaría fácilmente durante el uso diario.
Los dispositivos médicos y de salas blancas funcionan bajo estrictas pautas reglamentarias. Los ingenieros exigen grados SPI A altamente pulidos para estas aplicaciones críticas. Las superficies lisas y no porosas evitan la acumulación de bacterias y facilitan la esterilización. También permiten la inspección visual de los fluidos que pasan a través del dispositivo. Una superficie VDI texturizada podría atrapar contaminantes microscópicos en un entorno clínico, lo que provocaría graves fallos regulatorios.
Los acabados de las superficies dictan en gran medida la geometría de su pieza física. La regla del ángulo de salida sigue siendo absoluta en el moldeo por inyección de plástico. El borrador permite que la pieza se expulse suavemente sin rozar las paredes del molde. Si especifica un acabado liso como SPI A/B o VDI 12-18, necesita un mínimo de 0,5° a 1° de inclinación. Los acabados texturizados exigen mucho más espacio. Para texturas agresivas como SPI C/D o VDI 24-45, debe agregar 1° de calado por cada 0,02 mm (0,001") de profundidad de textura.
Si no se especifica el borrador correcto, se producirán defectos de fabricación inmediatos. Verá fuertes raspaduras y marcas de arrastre en las paredes laterales. Los pasadores expulsores podrían incluso atravesar la pieza durante la expulsión porque la fricción mantiene el plástico demasiado apretado contra el acero texturizado.
El siguiente cuadro ilustra las recomendaciones de ángulos de desmoldeo estándar basadas en la profundidad del acabado de la superficie.
| Tipo de acabado de superficie | Grados equivalentes | Ángulo de inclinación mínimo requerido |
|---|---|---|
| Alto brillo/liso | SPI A-1, A-2, VDI 12 | 0,5° a 1,0° |
| Semibrillante/mate | SPI B-1, C-1, VDI 24 | 1,5° a 2,0° |
| Textura media | SPI D-1, VDI 30 | 2,5° a 3,5° |
| Textura pesada | SPI D-3, VDI 45 | 5.0° o más |
La contracción y la viscosidad del material también influyen en gran medida en la elección del acabado. Los plásticos cristalinos se comportan de manera diferente a los plásticos amorfos dentro de la cavidad del molde. Materiales como POM, PA y PP se encogen significativamente durante la fase de enfriamiento. Se separan de las paredes de la cavidad y se desprenden fácilmente de las superficies SPI muy pulidas. Los plásticos amorfos como PC, ABS y PMMA son naturalmente "pegajosos". Sufren menos contracción volumétrica y son propensos a bloquearse al vacío en moldes de alto brillo (SPI A). El plástico crea un efecto de succión literal contra el acero perfectamente liso.
Estos polímeros pegajosos suelen funcionar mejor con una microtextura aplicada al molde. El uso de un acabado SPI B/C o VDI 18-24 permite que bolsas microscópicas de aire rompan el sello de vacío durante la expulsión. Esto garantiza una extracción suave de las piezas y evita marcas de tensión del pasador expulsor en el producto terminado.
Los equipos de control de calidad enfrentan distintos desafíos al verificar los acabados de las superficies en la fábrica. Debemos abordar la trampa de la subjetividad inherente a los estándares SPI. La inspección visual suele ser muy subjetiva. Un inspector puede aprobar un acabado SPI B-2, mientras que otro lo rechaza según las condiciones de iluminación o su criterio personal. Debes establecer placas físicas de referencia durante el proceso de Control de Calidad (QC). Tanto el proveedor de fabricación como el cliente de ingeniería deben aprobar estas placas físicas antes de que comience la producción en masa. Este sencillo paso evita costosas disputas con proveedores en el futuro.
VDI ofrece una mensurabilidad mucho mejor. El VDI se puede verificar objetivamente mediante un perfilómetro. Este dispositivo arrastra un lápiz microscópico a través del acero del molde. Mide el valor exacto de Ra (promedio de rugosidad) en micrómetros. La máquina proporciona un punto de datos concretos. No hay lugar para el debate o la interpretación subjetiva.
Las implicaciones del abastecimiento global complican aún más esto. Muchas empresas transfieren moldes entre Asia, Europa y América del Norte durante su vida operativa. Debe cerrar de manera proactiva la brecha entre las expectativas de SPI y VDI. Exija siempre una tabla de traducción estricta de Ra en la orden de compra (orden de compra) oficial. Esto garantiza que un taller de herramientas en Alemania comprenda la rugosidad exacta equivalente a un acabado SPI B-1 especificado por un diseñador industrial en Chicago.
Elegir el acabado correcto del molde requiere equilibrar la estética, la ciencia de los materiales y las realidades de fabricación. Debe navegar por la matriz de decisiones con cuidado. Elija estándares VDI cuando necesite texturas repetibles generadas por máquinas y un estricto control de costos en la fase de herramientas. Elija los estándares SPI cuando su proyecto exija alto brillo, claridad óptica o requisitos cosméticos de primera calidad que solo el pulido manual con diamante puede lograr.
Sus próximos pasos inmediatos implican una rigurosa verificación del diseño. Aconseje a sus equipos de ingeniería que auditen todos los modelos CAD 3D para detectar ángulos de inclinación adecuados antes de fijar una especificación de acabado de superficie. Compare la tasa de contracción del polímero elegido con la profundidad de textura deseada. Por último, proporcione siempre placas de referencia físicas o valores Ra estrictos a su socio de herramientas para garantizar una alineación absoluta antes de cortar acero.
R: No existe una conversión 1:1 porque SPI incluye granallado y pulido manual, mientras que VDI se basa estrictamente en electroerosión. Los procesos crean diferentes topografías microscópicas. Sin embargo, existen aproximaciones aproximadas basadas en los valores de Ra. Por ejemplo, VDI 12 se alinea aproximadamente con el valor Ra de un acabado SPI C-1. Utilice siempre un perfilómetro para traducciones exactas.
R: El costo de las herramientas aumenta significativamente debido a la mano de obra o al tiempo prolongado de electroerosión, pero el precio por pieza generalmente permanece sin cambios. Los costos por pieza solo aumentan si el acabado especificado exige un tiempo de ciclo de inyección más lento o requiere una limpieza frecuente del molde, como la gestión de una desgasificación agresiva en moldes SPI de alto brillo.
R: Las texturas pesadas difunden la luz de manera efectiva, rompiendo los reflejos que resaltan las depresiones de la superficie. Los grados VDI 36-45 o SPI D-3 son las mejores opciones para enmascarar marcas de hundimiento sobre nervaduras gruesas o secciones de paredes pesadas. Estas texturas profundas camuflan perfectamente las líneas de flujo y las imperfecciones menores de entrada.
