La implementación de un ángulo de desmoldeo es más que una simple práctica recomendada de CAD. Actúa como una herramienta crítica de mitigación de riesgos antes de cortar acero costoso. Omitir el borrador conduce inevitablemente a una severa distorsión de la pieza, tiempos de ciclo excesivos y daños irreversibles a la herramienta. El calado se refiere al ligero estrechamiento aplicado a las paredes verticales de una pieza moldeada paralela a la línea de separación. Sin esta conicidad esencial, el plástico enfriado se contrae firmemente alrededor de los núcleos del molde, creando una fricción masiva durante la expulsión. Los fabricantes que ignoran esta realidad física enfrentan altas tasas de desperdicio y lanzamientos de producción estancados. Esta guía sirve como marco práctico para que los ingenieros y equipos de adquisiciones evalúen la capacidad de fabricación (DFM) de sus diseños. Exploraremos cómo los diferentes materiales, texturas y geometrías complejas dictan sus requisitos exactos de conicidad. Continúe leyendo para garantizar una transición perfecta del prototipo a la producción a gran escala.
Muchos ingenieros ven el borrador como un requisito puramente técnico. Necesitamos cambiar esta conversación de la teoría de la ingeniería al impacto final. Producir piezas impecables requiere una fase de expulsión limpia. El tiro reduce directamente la fricción entre el plástico de enfriamiento y la cavidad de acero. Menos fricción significa que usted enfrenta una probabilidad mucho menor de sufrir marcas de arrastre, raspaduras o deformaciones durante la expulsión. Cuando el plástico se arrastra contra las paredes verticales de acero, el acabado de la superficie se degrada inmediatamente. Esta degradación provoca el rechazo de piezas en la estación de control de calidad. Una pared adecuadamente ahusada elimina esta fricción. La pieza sale del núcleo sin esfuerzo.
La expulsión sin fricción también mejora radicalmente la longevidad de la herramienta. Las elevadas fuerzas de expulsión ejercen una enorme presión sobre los componentes móviles. El diseño de una conicidad adecuada reduce esta tensión mecánica en los pasadores expulsores y en el propio molde de inyección de plástico . Un menor desgaste significa que su línea de producción experimenta un menor tiempo de inactividad por mantenimiento. También se traduce directamente en tiempos de ciclo más rápidos. El tiempo del ciclo dicta el rendimiento general de fabricación. Si las piezas se atascan, el operador de la máquina debe intervenir manualmente. La intervención manual añade costosos minutos a un ciclo. Los tiempos de ciclo más rápidos requieren una expulsión impecable y automatizada.
Ignorar el borrador conlleva un riesgo financiero enorme. Tomar muestras de un molde sin suficiente inclinación a menudo da como resultado que las piezas se peguen. Si esto sucede, deberá detener la producción inmediatamente. Probablemente necesitará confiar en EDM (mecanizado por descarga eléctrica) para volver a cortar el molde. Recortar el acero endurecido es costoso y destruye el cronograma de lanzamiento. Puede evitar estos elevados costos de rediseño integrando el cono correcto durante la fase inicial de CAD.
Mejores prácticas: Evalúe siempre las fuerzas de expulsión durante la fase DFM antes de finalizar el diseño de la herramienta.
Error común: asumir que los aerosoles desmoldantes pueden compensar una mala conicidad geométrica. Los aerosoles dejan residuos y ralentizan los tiempos del ciclo.
Las directrices DFM estándar de la industria proporcionan cifras concretas y procesables. Confiamos en estas líneas de base para garantizar que las piezas se liberen limpiamente de la cavidad de acero.
La aplicación del cono correcto depende de la profundidad y función específicas de la característica. Clasificamos los requisitos estándar en tres niveles principales.
Gráfico de referencia estándar
| Característica Tipo | Grado mínimo Requisito | Aplicación típica |
|---|---|---|
| Muros altamente restringidos | 0,5° | Caras verticales cortas donde severas limitaciones de diseño impiden los estrechamientos estándar. |
| Profundidades de características estándar | 1,0° a 2,0° | El estándar general para la mayoría de las geometrías verticales internas y externas. |
| Caras de cierre | 3.0° o más | Áreas de contacto deslizante metal sobre metal para evitar irritaciones prematuras. |
Debe considerar 0,5° como mínimo absoluto. Los diseñadores solo deben usarlo para caras verticales cortas y muy restringidas. A veces, los componentes electrónicos internos enfrentan limitaciones de espacio extremas. Los ingenieros podrían presionar por 0,5 grados aquí. Debes pulir el acero hasta obtener un acabado de espejo para que esto funcione. La mayoría de las profundidades de características estándar funcionan mejor dentro del rango de 1,0° a 2,0°. Esta norma general cubre la mayoría de cerramientos convencionales. Las caras de cierre implican un contacto deslizante de metal sobre metal. Exigen un mínimo de 3,0° para evitar el desgaste inducido por la fricción con el tiempo. Una generosa conicidad garantiza que las caras de acero se separen entre sí instantáneamente al abrirse.
Las características centrales profundas requieren atención adicional. El estándar de la industria dicta agregar 1° por pulgada de profundidad. Los núcleos más largos crean más fricción a medida que el material se encoge. La fuerza de contracción se multiplica en la superficie larga. Usamos esta regla para contrarrestar esta fuerza acumulativa.

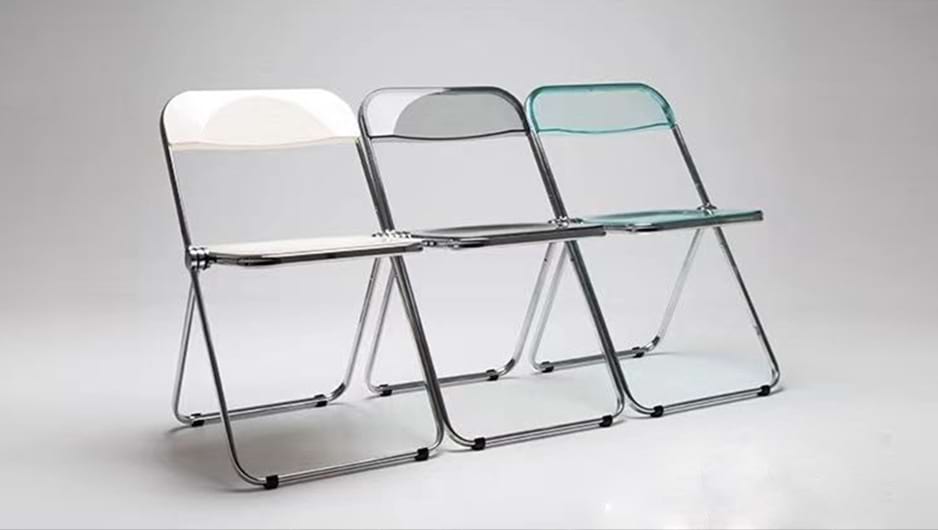

Consideremos un ejemplo de aplicación práctica. El diseño de un de cavidad profunda molde de silla de plástico requiere un tiro significativamente mayor tanto en el núcleo como en la cavidad. Sin él, se crean cerraduras de vacío. La enorme superficie no se liberará limpiamente. La conicidad adecuada garantiza que el aire pueda entrar en el espacio, rompiendo el vacío instantáneamente tras la expulsión.
Las superficies texturizadas complican la física de la eyección. Debes compensar los microcortes creados por el patrón de textura. La regla de oro requiere agregar 1,5° por 0,001" (0,025 mm) de profundidad de textura. Los requisitos de textura estándar de Mold-Tech enfatizan esta fórmula precisa.
Las texturas ocultan defectos estéticos y mejoran el agarre. Sin embargo, agarran el acero con fuerza. Las texturas agresivas imitan el cuero pesado o los patrones punteados. Muerden profundamente el plástico. Por tanto, las texturas agresivas exigen un tiro muy agresivo para evitar que el plástico arrastre y rompa el acabado. Si ignora esta regla, la textura se verá dañada e inconsistente en toda la pieza.
Los polímeros se comportan de manera diferente cuando se enfrían. No puede aplicar conos universales sin evaluar las realidades físicas de la resina elegida. Las propiedades del material determinan en gran medida la agresividad con la que una pieza se adherirá al núcleo de acero.
Mejores prácticas: consulte la hoja de datos de su resina para conocer los valores de contracción antes de fijar los conos CAD.
Error común: utilizar un diseño cónico optimizado para ABS en un molde nuevo destinado a nailon relleno de vidrio.
Los materiales de alta contracción agarran el núcleo con mucha más fuerza que los materiales de baja contracción. La contracción volumétrica define cuánto se contrae el plástico a medida que se enfría de líquido a sólido. Las resinas como el nailon o el POM (acetal) experimentan una contracción significativa. A medida que se enfrían, se sujetan a las características internas con una fuerza inmensa. Acetal literalmente aprieta el pasador del núcleo. Si solo proporciona 1 grado de conicidad, los pasadores expulsores atravesarán la pieza. Debe diseñar una conicidad más alta para las características internas al moldear estas resinas específicas.
La rigidez del plástico curado también altera su estrategia de conicidad. Clasificamos las resinas en dos grandes categorías en cuanto a rigidez:
Muchas piezas estructurales utilizan resinas rellenas de vidrio. Las fibras de vidrio aumentan la integridad estructural pero aumentan considerablemente la fricción. Actúan como papel de lija contra la cavidad del molde durante la expulsión. Las resinas rellenas de vidrio aumentan rápidamente el desgaste de las herramientas. Esta realidad requiere ángulos de desmoldeo ligeramente mayores para preservar el acabado del molde durante miles de ciclos.
Los ingenieros que finalizan modelos CAD complejos se enfrentan a desafíos únicos. Las paredes verticales simples son fáciles de ahusar. Las características estructurales internas requieren un equilibrio geométrico preciso. Debe asegurar un ángulo de tiro de moldeo por inyección verificado para cada cara compleja.
Las nervaduras estructurales presentan una trampa DFM común. El borrador debe aplicarse con cuidado para evitar que la base de la nervadura quede demasiado gruesa. Una base gruesa crea una concentración masiva de masa térmica. A medida que esta masa se enfría, provoca antiestéticas marcas de hundimiento en la cara cosmética opuesta. Los jefes sirven como puntos de montaje para tornillos. Requieren conicidad interna y externa. Si hace que la base del saliente sea demasiado gruesa, se puede formar un vacío dentro del plástico. Para evitar esto, limite el espesor de la base de la nervadura al 60 % del espesor nominal de la pared. Es posible que deba reducir la altura de las nervaduras para mantener la integridad estructural.
Los recortes evitan la expulsión directa. Las piezas complejas suelen presentar ajustes a presión u orificios laterales. Debe diseñar acciones laterales o elevadores para liberar estas características. El cono debe integrarse directamente en las acciones laterales. Debe diseñar este cono sin crear discrepancias en las líneas de separación. Una mala transición entre la acción lateral y la cavidad principal deja destellos. También crea una línea testigo notable en la parte final.
Los productos de consumo exigen una estética impecable. Considere un ejemplo de aplicación práctica. El diseño de un molde de inyección para electrodomésticos para la carcasa de una aspiradora de primera calidad requiere una planificación meticulosa. Las superficies exteriores de clase A deben estar completamente libres de marcas de arrastre. No se pueden ocultar defectos en estas superficies. Los acabados de alto brillo atrapan el acero de manera diferente que los acabados mate. Este escenario requiere un equilibrio preciso. Debe combinar un pulido intenso de nivel SPI-A con un borrador generoso y optimizado para garantizar una calidad visual impecable.
Los compradores e ingenieros suelen experimentar problemas de moldeo durante el muestreo inicial. Es posible que esté revisando comentarios confusos de DFM de un proveedor en este momento. Identificar la causa raíz de una falla de expulsión le permite negociar cambios de diseño efectivos.
Mejores prácticas: Conserve los primeros 'disparos cortos' y las muestras defectuosas durante las pruebas de herramientas para diagnosticar con precisión la fricción de eyección.
Puede diagnosticar problemas de geometría de herramientas examinando las piezas defectuosas. Observe de cerca estos tres modos de falla principales:
Si detecta estos defectos, debe negociar los cambios de DFM con su socio fabricante. Comience solicitando un análisis completo del flujo del molde. Esta simulación visualiza el proceso de enfriamiento y contracción. Destaca áreas de alta fricción de eyección. Es posible que necesites ajustar la profundidad de la textura en caras problemáticas. Como alternativa, puede modificar la ubicación de la línea de partición. Mover la línea de separación a menudo permite una mejor distribución del cono en las características críticas.
Optimizar el diseño de su herramienta es un equilibrio delicado. Requiere armonizar la estética de las piezas, la física de los materiales y la mecánica de las herramientas. No se puede aislar una variable sin afectar el resultado general. Una conicidad perfectamente calculada garantiza que su proceso de fabricación se desarrolle sin problemas desde el primer día.
Debe agregar la conicidad adecuada al principio de la etapa CAD. Hacer esto evita costosas modificaciones de herramientas y retrasos en el lanzamiento posterior. Intentar solucionar los problemas de expulsión después de cortar acero agota su presupuesto y hace perder un tiempo valioso. La ingeniería proactiva siempre gana.
Le recomendamos que envíe sus archivos CAD 3D para una revisión DFM completa. Nuestros expertos validarán su elección exacta de geometría y materiales. Este paso proactivo garantiza una fase de expulsión limpia y una producción altamente escalable.
R: El mínimo absoluto es generalmente de 0,5 grados. Los ingenieros reservan esta conicidad ultrabaja exclusivamente para paredes verticales muy cortas y sin textura donde el espacio de diseño está muy restringido. Sin embargo, la línea base estándar de la industria sigue siendo de 1,5 a 2,0 grados para la mayoría de las piezas convencionales para garantizar una liberación limpia.
R: Teóricamente es posible para piezas muy poco profundas utilizar materiales autolubricantes específicos y agentes desmoldantes agresivos. Sin embargo, los expertos de la industria desaconsejan los diseños sin borrador. Introduce riesgos extremos de daño permanente a las piezas, raspaduras severas en la superficie y desgaste acelerado de las herramientas.
R: El cono siempre debe tener un ángulo opuesto a la línea de separación. Esta geometría garantiza que la pieza moldeada se separe limpiamente cuando se abre la herramienta. Cambiar el ángulo puede cambiar físicamente el lugar donde se unen las dos mitades del molde, moviendo potencialmente la línea testigo a una cara cosmética diferente.
R: Sí, cambia con frecuencia. El plástico se aleja de la cavidad exterior y se contrae firmemente sobre el núcleo interior a medida que se enfría. Debido a este efecto de sujeción, las características del núcleo a menudo requieren una conicidad ligeramente más agresiva para garantizar una liberación limpia sin marcas de empuje del pasador.
