El sector sanitario exige perfección. Cuando hay vidas en juego, los componentes de un ventilador, una jeringa o una herramienta quirúrgica no pueden fallar. Aquí es donde interviene el moldeo por inyección de dispositivos médicos . Es la columna vertebral de la fabricación médica moderna y proporciona una forma de producir grandes volúmenes de piezas complejas, estériles y confiables.
Si está buscando una manera de escalar la producción manteniendo rigurosos estándares de seguridad, esta guía es para usted. Exploraremos cómo un molde de inyección médico transforma la resina cruda en equipos que salvan vidas, el papel fundamental de las salas blancas y por qué la selección de materiales determina el éxito de su producto final.

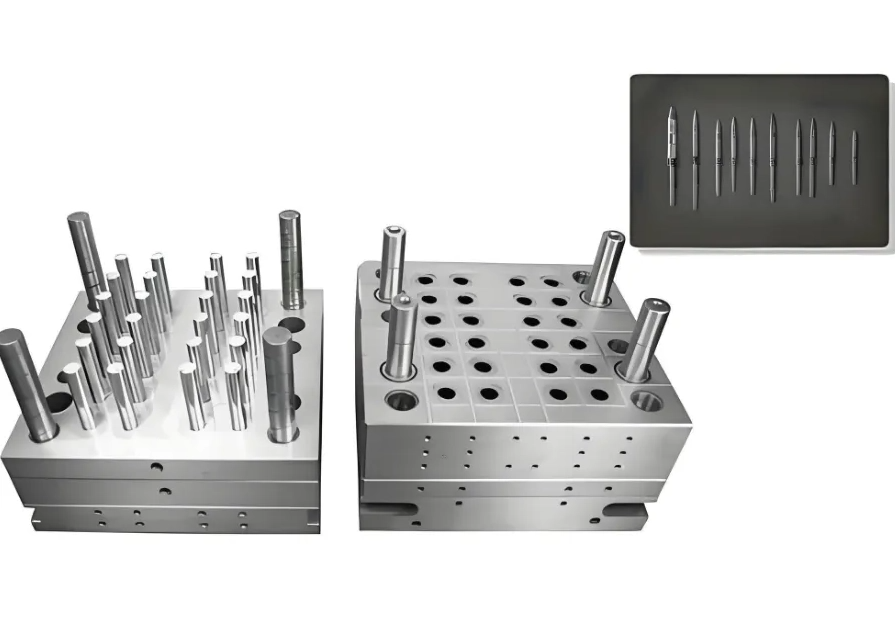

En esencia, un molde de inyección médico es una herramienta diseñada con precisión para producir piezas de plástico con extrema repetibilidad. A diferencia de los bienes de consumo general, los componentes médicos tienen tolerancia cero ante los defectos. Una pequeña rebaba o una burbuja de aire microscópica podrían comprometer la esterilidad o el funcionamiento de un dispositivo desechable..
En el campo médico, 'lo suficientemente cerca' nunca es suficiente. Nos centramos en la ingeniería de alta precisión porque estas piezas a menudo interactúan directamente con el cuerpo humano o con fluidos de diagnóstico sensibles. El molde debe tener en cuenta la contracción del material, la expansión térmica y las geometrías complejas necesarias para las aplicaciones sanitarias modernas.
Grado de acero: utilizamos acero inoxidable de alta calidad (como S136 o 420 V) para resistir la corrosión de resinas de grado médico.
Acabado superficial: Los moldes a menudo requieren acabados pulidos como espejo para garantizar que las piezas se expulsen fácilmente sin lubricantes, que podrían contaminar el producto.

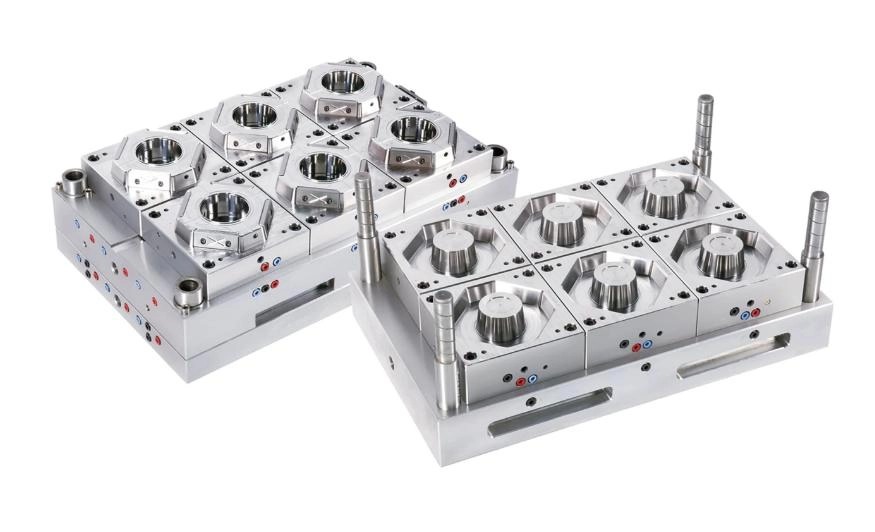

Multicavitación: para satisfacer la gran demanda, un molde de inyección médica suele presentar múltiples cavidades, lo que nos permite producir docenas de piezas en un solo ciclo.
| Característica | Moldeo por inyección estándar | Moldeo por inyección médica |
| Material | ABS/PP de uso general | Termoplástico de grado médico |
| Ambiente | Piso de fábrica estándar | Sala limpia con certificación ISO |
| Tolerancia | +/- 0,1 mm | +/- 0,01 mm ( alta precisión ) |
| Validación | Control de calidad básico | Protocolos IQ/OQ/PQ |
Elegir el termoplástico adecuado es la decisión más crítica en la fase de diseño. Afecta todo, desde la resistencia de la pieza hasta cómo reacciona a la esterilización. No todos los plásticos son iguales, especialmente cuando deben ser biocompatibles.
PEEK (Polieteretercetona): Conocido por su increíble fuerza y resistencia a altas temperaturas. A menudo se utiliza para implantes.
Policarbonato (PC): es transparente, resistente y puede resistir la esterilización por radiación. Ideal para sistemas de suministro de fluidos.
Polipropileno (PP): Excelente resistencia química. Es la opción ideal para componentes de dispositivos desechables, como jeringas.
Silicona (LSR): si bien técnicamente es un elastómero, es vital para piezas flexibles como juntas y válvulas.
Cualquier material utilizado en un molde de inyección médica debe pasar las pruebas USP Clase VI o ISO 10993. Estas pruebas garantizan que el plástico no libere productos químicos nocivos ni cause reacciones adversas cuando entre en contacto con el tejido humano. Priorizamos las mezclas de materiales personalizadas cuando un proyecto tiene requisitos únicos, como propiedades antimicrobianas o radiopacidad específica para la visibilidad de rayos X.
Deben sobrevivir al proceso de limpieza. Ya sea autoclave (vapor), óxido de etileno (EtO) o radiación gamma, el termoplástico debe mantener su integridad estructural. Por ejemplo, algunos grados de PC pueden amarillear bajo los rayos gamma, por lo que seleccionamos versiones estabilizadas para mantener el producto con un aspecto profesional y seguro.
No se puede fabricar un componente de molde de inyección médica en un almacén polvoriento. La contaminación es el enemigo. Incluso una sola célula de la piel o una mota de polvo pueden provocar el rechazo de un lote.
La mayoría del moldeado médico se realiza en salas blancas ISO Clase 7 u 8. Estas salas controlan la concentración de partículas en el aire. Usamos filtros HEPA para limpiar el aire y mantener una presión positiva para evitar que entren contaminantes externos.
Procedimientos con batas: los técnicos usan redecilla, guantes y batas de laboratorio.
Máquinas eléctricas: Preferimos máquinas de moldeo por inyección totalmente eléctricas. Son más limpios que los hidráulicos porque no utilizan aceite, que podría filtrarse o vaporizarse.
Embalaje automatizado: para minimizar el contacto humano, los robots suelen recoger las piezas del molde de inyección médica y colocarlas directamente en un embalaje estéril.
La fabricación en salas blancas no se trata sólo de 'estar limpio'. Se trata de coherencia. Al controlar la temperatura y la humedad, nos aseguramos de que el termoplástico se comporte exactamente de la misma manera durante cada ciclo. Esto conduce a resultados de alta precisión que cumplen con las regulaciones más estrictas de la FDA o CE.
A medida que los dispositivos médicos se vuelven más pequeños y portátiles, la demanda de molduras Piense en un monitor de glucosa portátil o una bomba de insulina portátil. Estos dispositivos deben ser livianos pero increíblemente duraderos. de paredes delgadas se ha disparado.
Cuando las paredes de una pieza tienen menos de 1 mm de espesor, el plástico se enfría muy rápidamente. Deberemos inyectar el material a altas velocidades y presiones para llenar el molde de inyección médica antes de que la resina solidifique. Esto requiere maquinaria especializada y moldes altamente ventilados para evitar 'marcas de quemaduras' por el aire atrapado.
A veces creamos piezas tan pequeñas que caben en la punta de una aguja. Estos pequeños componentes requieren un enfoque personalizado para el diseño de moldes.
Microcaracterísticas: Características tan pequeñas como 5 micras.
Tolerancias estrictas: a menudo se miden en micras, no en milímetros.
Diseño de compuerta especializado: la forma en que el plástico ingresa al molde es crucial para evitar cortar el material.
El uso de micromoldeado Herramientas más pequeñas significan incisiones más pequeñas, tiempos de recuperación más rápidos para los pacientes y menor riesgo de infección. Nos centramos en superar los límites de lo que un de alta precisión permite a los cirujanos realizar procedimientos menos invasivos. molde de inyección médica puede lograr en estas pequeñas escalas.
La mejor manera de ahorrar dinero y tiempo es diseñar la pieza correctamente desde el principio. DFM es el proceso de optimización del diseño de una pieza para que sea más fácil y económico producirla utilizando un molde de inyección médico..
Espesor de pared uniforme: esto evita deformaciones y 'marcas de hundimiento'. Si necesita diferentes espesores, utilizamos transiciones graduales.
Ángulos de tiro: Agregamos una ligera inclinación (generalmente 1-2 grados) a las paredes verticales. Esto permite que la pieza se deslice fácilmente fuera del molde de inyección médica .
Esquinas redondeadas: Las esquinas afiladas concentran la tensión. Las esquinas redondeadas mejoran el flujo del material y fortalecen la pieza.
Antes de cortar acero para un molde personalizado , utilizamos el software de simulación Moldflow. Esto nos dice cómo fluirá el Identifica problemas potenciales como trampas de aire o 'líneas de unión' débiles antes de que ocurran. termoplástico hacia la cavidad.
Cuando los ingenieros trabajan con el moldeador desde el principio, pueden identificar formas de simplificar el molde de inyección médica . Quizás se puedan combinar dos partes en una, o se pueda reemplazar una acción lateral compleja con un cierre más simple. Esto reduce el riesgo de fallo durante la fase de validación.
En el mundo médico, si no estaba documentado, no sucedió. La validación es el proceso de demostrar que su molde de inyección médica produce constantemente piezas que cumplen con las especificaciones.
Calificación de Instalación (IQ): Verificamos que la máquina y el molde de inyección médica estén instalados correctamente y cuenten con todos los servicios necesarios (energía, agua, aire).
Calificación Operacional (OQ): Probamos los límites del proceso. ¿Qué pasa si la temperatura sube 5 grados más? ¿Qué pasa si la presión baja? Nos encontramos con la 'ventana operativa' donde las piezas aún están perfectas.
Calificación de rendimiento (PQ): hacemos funcionar la máquina en condiciones normales durante un período prolongado (generalmente tres lotes separados) para demostrar que el proceso es estable y repetible en el tiempo.
Utilizamos herramientas de metrología avanzadas para verificar dimensiones de alta precisión .
CMM (Máquina de medición de coordenadas): Para mediciones 3D.
Sistemas de visión: cámaras automatizadas que verifican cada pieza en busca de defectos en tiempo real.
Prueba de caída de presión: para garantizar que un dispositivo desechable como un conector no tenga fugas.
Se realiza un seguimiento de cada lote de termoplástico y de cada ejecución del molde de inyección médica . Si se descubre un problema meses después, podemos rastrearlo hasta el día específico, la máquina y el lote de material utilizado. Este nivel de responsabilidad es lo que hace que la fabricación médica sea tan confiable.
Si bien la calidad es la prioridad, también entendemos que el costo es un factor. Gestionar el ciclo de vida de un molde de inyección médico requiere un equilibrio entre la inversión inicial y los ahorros a largo plazo.
Un molde de alta precisión es una inversión inicial costosa. Sin embargo, a medida que se escala a millones de unidades para un dispositivo desechable , el costo por pieza cae significativamente. Ayudamos a los clientes a decidir entre 'herramientas de puente' (moldes de aluminio más baratos para volúmenes bajos) y 'herramientas de producción' (acero endurecido para grandes volúmenes).
Sistemas de Canal Caliente: Mantienen el plástico fundido en los canales, reduciendo el desperdicio. En un molde de inyección médica , esto ahorra costosa resina de grado médico.
Moldes de múltiples cavidades: aumentar el número de cavidades le permite producir más piezas en la misma cantidad de tiempo.
Automatización: el uso de robots para desgranar y empaquetar reduce los costos de mano de obra y elimina el error humano.
Un molde de inyección médico es un activo valioso. El mantenimiento regular (limpieza, lubricación e inspección de desgaste) es esencial. Seguimos estrictos programas de mantenimiento preventivo para garantizar que el molde dure la vida útil prevista, que puede ser de más de un millón de ciclos para el acero de alta calidad.
El moldeo por inyección de dispositivos médicos es un campo complejo pero gratificante. Requiere un conocimiento profundo del comportamiento termoplástico , ingeniería de alta precisión y una mentalidad de 'primero la calidad'. Si sigue los pasos de esta guía, desde la selección de materiales hasta la rigurosa validación de IQ/OQ/PQ, puede asegurarse de que su dispositivo médico sea seguro, eficaz y esté listo para el mercado.
Ya sea que esté desarrollando una herramienta quirúrgica personalizada o un dispositivo desechable de gran volumen , el éxito de su proyecto depende de la calidad de su molde de inyección médica . Asociarse con un experto que comprenda los matices de la fabricación en salas blancas y las regulaciones médicas es la mejor manera de convertir su visión en realidad.
P: ¿Cuánto tiempo lleva construir un molde de inyección médica?
R: Normalmente, tarda de 8 a 12 semanas. Esto incluye la fase de diseño, análisis DFM, mecanizado CNC y las muestras iniciales 'T1' para pruebas.
P: ¿Puedo utilizar plásticos reciclados en moldes médicos?
R: Generalmente no. La mayoría de los estándares médicos exigen 'virgen' termoplástico para garantizar que no haya contaminantes ni inconsistencias en las propiedades del material.
P: ¿Cuál es la diferencia entre un molde de canal frío y un molde de canal caliente?
R: Un canal frío crea un 'bebedero' o plástico de desecho que se debe recortar. Un canal caliente mantiene el plástico caliente, por lo que nunca se solidifica en los canales, lo que es más eficiente para la producción de gran volumen de un dispositivo desechable..
P: ¿Por qué se utiliza acero inoxidable para los moldes médicos?
R: El acero inoxidable resiste el óxido y la corrosión. Dado que muchas piezas médicas se moldean en salas blancas donde se controla la humedad y algunas resinas liberan gases corrosivos, el acero inoxidable garantiza que el molde de inyección médica permanezca impecable.
