¿Alguna vez te has preguntado cómo los vehículos modernos logran un diseño resistente y liviano? El moldeado automotriz desempeña un papel clave en la creación de piezas precisas y duraderas para tableros, paneles y componentes estructurales. En este artículo, aprenderá las tres técnicas principales de moldeo de precisión, cómo elegir el proceso correcto y sus aplicaciones en componentes automotrices interiores, exteriores y debajo del capó.
El moldeo por inyección directa sirve como piedra angular de la fabricación de plástico de precisión para componentes automotrices, ofreciendo un equilibrio entre velocidad, repetibilidad y precisión dimensional. El proceso comienza con un modelo digital 3D detallado de la pieza, generalmente desarrollado utilizando software CAD. Los ingenieros analizan la geometría de la pieza para determinar la ubicación óptima de la puerta, el espesor de la pared y los ángulos de inclinación para garantizar un flujo constante de material y evitar defectos. Una vez diseñado el molde, equipos de mecanizado especializados crean cavidades de alta precisión a partir de acero endurecido, capaces de soportar cientos de miles de ciclos de inyección sin perder tolerancias.
Durante la producción, los gránulos termoplásticos se funden en la unidad de inyección y se introducen en la cavidad del molde bajo alta presión. El plástico fundido llena la cavidad, adaptándose a su forma, mientras que los canales de enfriamiento incrustados dentro del molde regulan la temperatura para minimizar la contracción y la deformación. Una vez que el material se solidifica, unos pasadores eyectores liberan con cuidado la pieza del molde sin provocar deformaciones. Este proceso permite ciclos de producción repetidos con una calidad constante, lo que lo hace ideal para la fabricación de grandes volúmenes.
Paso | Descripción | Consideraciones clave |
Diseño CAD | Modelado 3D de pieza de automóvil. | Ubicación de la puerta, espesor de la pared, ángulos de tiro. |

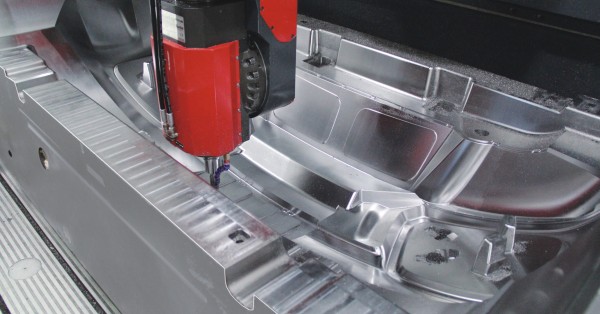

Fabricación de moldes | Molde de acero mecanizado por CNC | Tolerancias, acabado superficial, integración del canal de refrigeración. |
Inyección | Plástico fundido forzado a entrar en la cavidad | Presión de inyección, control de temperatura, flujo de material. |
Enfriamiento y solidificación | El plástico se enfría hasta alcanzar su forma final. | Enfriamiento uniforme, prevención de contracción. |
Expulsión | Pieza extraída del molde | Colocación del eyector, tensión mínima en la pieza. |
El moldeo por inyección directa se utiliza ampliamente en componentes automotrices interiores y exteriores donde la precisión y la durabilidad son fundamentales. Las aplicaciones interiores incluyen tableros de instrumentos, grupos de instrumentos, mecanismos de ajuste de asientos y marcos de consola central. Estos componentes requieren tolerancias estrictas para integrar conjuntos electrónicos y controles mecánicos a la perfección, lo que garantiza una funcionalidad ergonómica y confiabilidad a largo plazo. Las piezas exteriores, como los paneles básicos de la carrocería y los elementos decorativos, también se benefician del moldeo por inyección directa debido a su capacidad para producir superficies lisas y dimensiones consistentes en grandes cantidades.
Más allá de los paneles estándar, el moldeo por inyección recta admite carcasas funcionales para sensores, relés y otros módulos electrónicos. La versatilidad de este proceso permite a los fabricantes producir piezas con diferentes espesores de pared, clips integrados o puntos de montaje en un solo molde, lo que reduce la complejidad del ensamblaje y los costos de mano de obra.
Las ventajas del moldeo por inyección directa abarcan la precisión, la eficiencia y la calidad de la superficie. Se logran alta precisión y tolerancias estrictas mediante un diseño cuidadoso del molde, un mecanizado preciso y parámetros de inyección controlados, lo que garantiza que las piezas cumplan consistentemente las especificaciones de diseño. La rentabilidad surge de la capacidad de producir miles de piezas idénticas en un solo molde, minimizando la mano de obra y reduciendo el desperdicio de material.
La calidad del acabado superficial es otro beneficio fundamental; el proceso puede producir superficies lisas y sin defectos que pueden requerir un posprocesamiento mínimo. Además, el molde puede diseñarse para incluir inserciones o estructuras de refuerzo, permitiendo la combinación de plástico con metal o elementos compuestos en un solo paso de producción. Esta capacidad mejora la resistencia estructural de los componentes automotrices al tiempo que mantiene las propiedades livianas, esenciales tanto para el rendimiento como para la eficiencia del combustible.
El moldeo por inyección asistido por gas es una técnica especializada diseñada para producir componentes plásticos huecos o parcialmente huecos, optimizando el uso del material y mejorando el rendimiento de la pieza. Durante el proceso, se inyecta un gas inerte (comúnmente nitrógeno) en el plástico fundido dentro del molde. El gas empuja el plástico lejos del núcleo, formando secciones huecas en áreas de paredes gruesas mientras deja plástico sólido en las superficies exteriores. Este desplazamiento controlado reduce el tiempo del ciclo, minimiza la contracción y garantiza un proceso de enfriamiento más uniforme.
El molde está diseñado con canales de precisión para guiar el flujo de gas, asegurando que las cavidades huecas se formen exactamente donde se necesitan sin comprometer la integridad estructural. El control de la temperatura es fundamental: los circuitos de refrigeración mantienen una distribución uniforme del calor para evitar la deformación, mientras que los parámetros de inyección se controlan cuidadosamente para lograr espesores de pared consistentes. Este proceso permite la producción de componentes ligeros y mecánicamente fuertes, lo que lo hace especialmente valioso en aplicaciones automotrices.
Etapa del proceso | Actividad clave | Consideraciones críticas |
Inyección de plástico fundido | El plástico fluye hacia la cavidad del molde. | Presión y temperatura de inyección óptimas |
Inyección de gases | Se introduce nitrógeno o gas inerte. | Control preciso del volumen, sincronización y trayectoria del gas |
Formación hueca | Plástico desplazado del núcleo | Uniformidad del espesor de pared, precisión de la cavidad |
Enfriamiento | Los canales del molde regulan la temperatura. | Prevenga la deformación, minimice la contracción |
Parte expediente | Componente hueco eliminado | Evite los puntos de estrés, mantenga la forma. |
El moldeado asistido por gas se utiliza ampliamente para piezas automotrices grandes y complejas que requieren resistencia y peso reducido. Los componentes interiores y exteriores, como los paneles de las puertas, las carcasas del tablero y las estructuras de los parachoques, se benefician de esta técnica, ya que permite que las secciones gruesas permanezcan rígidas y, al mismo tiempo, reduce significativamente el consumo de material.
Este proceso también se aplica a soportes estructurales dentro de vehículos, incluidos travesaños, soportes y refuerzos, donde la masa reducida contribuye al ahorro de peso general del vehículo sin sacrificar la rigidez. Al habilitar secciones huecas en áreas estratégicas, los diseñadores pueden lograr relaciones óptimas entre resistencia y peso, mejorando la eficiencia del combustible y el manejo del vehículo mientras se mantienen los estándares de seguridad.
La principal ventaja del moldeo asistido por gas es su capacidad para producir piezas más ligeras pero que mantienen una alta integridad mecánica. Las secciones gruesas huecas reducen la deformación y evitan las marcas de hundimiento comúnmente asociadas con piezas sólidas moldeadas por inyección. El consumo de materiales disminuye, reduciendo tanto el coste como el impacto medioambiental.
Además, este método permite fabricar componentes más gruesos sin crear una tensión interna excesiva, lo que lo hace ideal para paneles y carcasas que deben soportar cargas mecánicas repetidas. Los diseñadores pueden aprovechar esta flexibilidad para optimizar la geometría de los componentes, equilibrar la distribución del peso e integrar características internas complejas que serían un desafío con el moldeado sólido tradicional.
El moldeo por inyección de múltiples disparos, incluidos los procesos de dos disparos (2K) y tres disparos (3K), permite la creación de piezas automotrices complejas combinando múltiples materiales o colores dentro de un solo ciclo de molde. En el moldeo de dos disparos, primero se inyecta un material (normalmente un termoplástico rígido), se enfría y luego el molde gira o se desplaza a una segunda cavidad donde se inyecta un material más blando o de diferente color. El moldeado de tres disparos amplía este concepto al introducir un tercer material, lo que permite una flexibilidad de diseño aún mayor.
Este proceso de inyección secuencial permite a los diseñadores integrar superficies suaves al tacto, elementos estructurales rígidos y características estéticas de color en un solo componente sin ensamblaje secundario. Las interfaces de materiales están diseñadas para la unión a nivel molecular, lo que garantiza una fuerte adhesión y minimiza el riesgo de delaminación o falla mecánica bajo tensiones operativas. El diseño de moldes es fundamental y requiere una alineación precisa, control de temperatura y sincronización de la inyección para mantener la precisión dimensional en múltiples materiales.
Tipo de proceso | Materiales integrados | Características típicas |
Dos disparos (2K) | Plástico rígido + blando | Empuñaduras ergonómicas, botones suaves al tacto. |
Tres disparos (3K) | Rígido + Suave + Variante de color | Biseles de instrumentos, adornos multicolores |
Sobremoldeo | Sustrato premoldeado + segundo material | Superficies de sellado, capas protectoras |
El moldeado de múltiples disparos se aplica ampliamente a componentes interiores donde se cruzan la funcionalidad, la ergonomía y la estética. Los ejemplos comunes incluyen empuñaduras de volante que combinan núcleos rígidos con superficies elastoméricas suaves para mayor comodidad y paneles de instrumentos que integran plásticos de diferentes colores como señales visuales. Los componentes de sellado, como juntas o bordes de molduras flexibles, se benefician del sobremoldeado al combinar soportes rígidos con materiales flexibles para garantizar interfaces herméticas o resistentes al agua.
Los adornos interiores son otra aplicación importante, donde el proceso permite la variación de texturas, la diferenciación de colores y la integración de múltiples materiales. Los paneles pueden incorporar zonas suaves al tacto, nervaduras estructurales rígidas y elementos decorativos en un solo paso de fabricación, lo que reduce la complejidad del ensamblaje y mantiene tolerancias estrictas.
Los beneficios clave de los procesos de sobremoldeo y de múltiples disparos radican en la eficiencia, la precisión y la experiencia del usuario mejorada. Al eliminar la necesidad de un ensamblaje secundario, los fabricantes reducen los costos de mano de obra y la posibilidad de errores de ensamblaje, al tiempo que producen piezas más consistentes. Las características ergonómicas, como empuñaduras suaves al tacto o botones táctiles, se integran perfectamente con sustratos rígidos, lo que mejora la usabilidad y la comodidad.
La unión a nivel molecular entre diferentes materiales mejora la durabilidad y la integridad mecánica de las piezas, asegurando que resistan el uso repetido y la exposición ambiental. La precisión dimensional se mantiene en geometrías complejas, lo que permite que múltiples componentes encajen con precisión sin posprocesamiento. Este enfoque también permite posibilidades de diseño creativo, como combinar múltiples texturas, colores y niveles de dureza en un solo componente automotriz, mejorando el atractivo tanto funcional como estético.
Seleccionar el material adecuado es un factor crítico en el moldeado de precisión de automóviles, ya que los componentes deben resistir tensiones mecánicas, fluctuaciones de temperatura y desgaste a largo plazo. Los plásticos de ingeniería de alto rendimiento, como PEEK, PC/ABS, PA (poliamida) y PBT (tereftalato de polibutileno), se emplean comúnmente por su combinación de resistencia, estabilidad térmica y resistencia química. Estos materiales admiten geometrías complejas, brindan estabilidad dimensional y mantienen la integridad mecánica bajo cargas repetidas, lo que los hace ideales para carcasas estructurales, molduras interiores y componentes debajo del capó.
El moldeo de precisión moderno integra cada vez más herramientas digitales y tecnologías inteligentes para optimizar tanto la eficiencia del proceso como la calidad del producto. Las simulaciones de flujo de moldes impulsadas por IA predicen cómo el plástico fundido llenará cavidades complejas, lo que ayuda a los ingenieros a ajustar la ubicación de la compuerta, la presión de inyección y las estrategias de enfriamiento antes de que comience la producción. Los sistemas de monitoreo en tiempo real integrados en los moldes recopilan datos sobre temperatura, presión y sincronización del ciclo, lo que permite un mantenimiento predictivo y minimiza el tiempo de inactividad inesperado.
La industria automotriz avanza hacia métodos de producción sostenibles y de alta eficiencia. Las máquinas de moldeo por inyección eléctricas están ganando popularidad por su eficiencia energética, menores necesidades de mantenimiento y mayor precisión en comparación con los sistemas hidráulicos tradicionales. El moldeo por inyección vertical aprovecha la gravedad y los moldes especializados para permitir geometrías de piezas complejas, particularmente para componentes de vehículos eléctricos, como carcasas de motores y conectores de carga, mejorando la eficiencia del ciclo y la integración de múltiples materiales.
Tendencia | Beneficio clave | Aplicación típica |
Moldeo por inyección eléctrica | Ahorro de energía, control de precisión | Piezas interiores y estructurales de gran volumen |
Moldeo por inyección vertical | Geometría compleja, capacidad multimaterial | Carcasas de motores EV, conectores y paneles grandes |
La selección del proceso de moldeo óptimo comienza con una evaluación cuidadosa de la complejidad de la pieza, las características del material y el volumen de producción. Las geometrías complejas con paredes delgadas o características internas intrincadas pueden requerir técnicas de sobremoldeo o de múltiples disparos, mientras que los paneles más grandes y simples se adaptan bien al moldeo por inyección directa o a los procesos asistidos por gas. La selección de materiales también juega un papel fundamental: los plásticos de ingeniería de alta temperatura a menudo necesitan moldes y máquinas capaces de una gestión térmica precisa, mientras que se pueden incorporar materiales más blandos o elastoméricos mediante sobremoldeado. El volumen de producción influye aún más en la elección; Las piezas de gran volumen se benefician de moldes robustos y tiempos de ciclo eficientes, mientras que los prototipos de bajo volumen pueden aprovechar herramientas blandas o de aluminio para reducir los costos iniciales y acortar los plazos de entrega.
Cada proceso de moldeo de precisión ofrece distintas ventajas según los requisitos funcionales.
Proceso | Mejor caso de uso | Fortaleza clave |
Inyección recta | Piezas estructurales de gran volumen | Calidad repetible, tolerancias estrictas |
Asistida por gas | Componentes gruesos o huecos | Peso reducido, refrigeración uniforme |
Multidisparo / Sobremoldeo | Piezas de varios materiales/colores | Ergonomía y estética integradas. |
Es fundamental alinear el proceso de moldeo con los requisitos de las piezas, el comportamiento del material y los objetivos de producción. Las piezas que requieren resistencia mecánica y resistencia al calor pueden necesitar moldeo directo o asistido por gas, mientras que los componentes interactivos para el usuario se benefician del sobremoldeado o de múltiples disparos. La colaboración temprana entre los equipos de diseño y fabricación garantiza una selección óptima de materiales, configuración del molde y eficiencia del ciclo, lo que reduce los desechos y los errores de ensamblaje.
Taizhou Huangyan Guangchao Mould Co., Ltd. proporciona soluciones de moldeado automotriz de alta precisión, incluidas técnicas rectas, asistidas por gas y de disparo múltiple, entregando piezas livianas, duraderas y rentables al tiempo que garantiza una calidad y eficiencia de producción superiores.
R: El moldeado automotriz es el proceso de inyección de precisión que se utiliza para producir componentes plásticos de alta calidad para vehículos.
R: Los tres tipos principales son el moldeo por inyección directa, el moldeo asistido por gas y las técnicas de sobremoldeo o de múltiples disparos.
R: La selección depende de la complejidad de la pieza, el material, el volumen de producción y los requisitos funcionales.
R: El moldeado de precisión se utiliza para tableros, molduras interiores, parachoques y carcasas electrónicas donde se requiere precisión y durabilidad.
