¿Puede una pequeña pieza moldeada afectar la seguridad del paciente? En la fabricación de productos sanitarios, la respuesta es sí. El moldeo por inyección médica ayuda a producir componentes precisos, biocompatibles y estériles a escala. En esta guía, aprenderá reglas de diseño clave, opciones de materiales, métodos de fabricación, necesidades de cumplimiento y prácticas emergentes para mejores piezas médicas.
El moldeo por inyección médica es una piedra angular en la producción de componentes sanitarios de precisión. Permite a los fabricantes producir constantemente dispositivos complejos con tolerancias estrictas, esenciales tanto para artículos de un solo uso como para implantes a largo plazo. Las aplicaciones clave incluyen instrumentos quirúrgicos como fórceps, pinzas y retractores, dispositivos implantables como componentes ortopédicos o dentales y consumibles desechables como jeringas, tubos intravenosos y placas de Petri.
Una de las principales ventajas del moldeo por inyección es la precisión . El proceso permite piezas repetibles y de alta precisión que cumplen con estrictos requisitos dimensionales, minimizando los errores de ensamblaje y garantizando la confiabilidad del dispositivo. La repetibilidad es otro beneficio crucial: una vez que se valida un molde, cada ciclo produce piezas casi idénticas, lo cual es fundamental para el cumplimiento normativo y la seguridad del paciente. Además, la rentabilidad se logra mediante la automatización, el bajo desperdicio de material y la capacidad de escalar los volúmenes de producción sin aumentos significativos en el costo unitario. Finalmente, el proceso entrega componentes duraderos capaces de resistir procesos de esterilización, exposición química y estrés mecánico sin degradación.
El cumplimiento de las normas reglamentarias no es negociable en el moldeo por inyección médica. La Administración de Alimentos y Medicamentos de EE. UU. y las normas internacionales como ISO definen las reglas que garantizan la seguridad y eficacia del dispositivo.
Estándar | Alcance | Pertinencia |
ISO 13485 | Sistema de gestión de calidad para dispositivos médicos. | Garantiza la trazabilidad, la gestión de riesgos y procesos de producción consistentes. |
ISO 10993 | Evaluación biológica de dispositivos médicos. | Confirma la biocompatibilidad y la seguridad del paciente de los materiales. |
ISO 14644 | Salas limpias y ambientes controlados. | Define los requisitos para minimizar la contaminación durante la fabricación. |
Los dispositivos médicos se clasifican en tres clases según el riesgo. La clase I incluye artículos de bajo riesgo como tubos de ensayo y depresores de lengua. La clase II cubre productos de riesgo moderado, como lentes de contacto o dispositivos de infusión, a veces divididos en IIa y IIb para riesgo medio y medio a alto. La clase III consiste en dispositivos de alto riesgo como marcapasos o prótesis implantables. La clasificación afecta tanto al nivel de escrutinio regulatorio como a los controles de fabricación requeridos durante el moldeo por inyección.
Mantener un entorno controlado es esencial para evitar la contaminación de componentes médicos sensibles. Las salas blancas para moldeo por inyección médica generalmente se mantienen en ISO Clase 7-8 , lo que garantiza que se minimicen las partículas. Estos entornos están equipados con filtración HEPA, gestión estricta del flujo de aire y temperatura y humedad monitoreadas para mantener condiciones óptimas de moldeo.
Además de los controles físicos, los procesos deben cumplir con protocolos de esterilización compatibles con los materiales que se utilizan. Esto incluye validación para autoclave, irradiación gamma o esterilización con óxido de etileno cuando sea necesario. Las prácticas adecuadas de sala limpia combinadas con rigurosos estándares de proceso ayudan a garantizar que los componentes médicos moldeados sean seguros, consistentes y estén listos para su uso clínico.
En el moldeo por inyección médica , la selección del material debe comenzar con la función clínica del dispositivo, el nivel de contacto con el paciente, el método de esterilización y el entorno de trabajo esperado. Un material que funciona bien en un producto de consumo puede fallar en un entorno médico si no puede tolerar desinfectantes, fluidos corporales, calor, radiación o manipulación repetida. Por esta razón, los ingenieros suelen evaluar la biocompatibilidad, la estabilidad dimensional, la resistencia mecánica, la absorción de humedad y la resistencia química a largo plazo antes de finalizar la resina.
Material | Fortaleza clave | Uso médico común |
Orina | Resistencia a la humedad y estabilidad química. | Tuberías, contenedores, conectores. |
PÁGINAS | Resistencia a la fatiga y procesabilidad de bajo costo. | Jeringas, tapones, piezas médicas desechables. |
ordenador personal | Transparencia, dureza y resistencia al impacto. | Carcasas transparentes, máscaras y componentes de diagnóstico. |
OJEADA | Alta resistencia, resistencia al calor y resistencia química. | Piezas implantables, herramientas quirúrgicas, dispositivos de alto rendimiento. |
TPE | Tacto suave y flexibilidad elástica. | Piezas de catéter, empuñaduras, sellos. |
Silicona | Flexibilidad, resistencia al calor y biocompatibilidad. | Tubos, máscaras, sellos, componentes de contacto suave. |
La compatibilidad con la esterilización es especialmente importante. La esterilización en autoclave expone las piezas al calor y la humedad, la radiación gamma puede afectar la estructura del polímero y el óxido de etileno requiere materiales que puedan resistir la exposición química sin deformaciones ni problemas de rendimiento relacionados con residuos.
Una pieza médica bien diseñada debe ser fácil de moldear repetidamente sin defectos. El espesor uniforme de la pared ayuda a que la resina fundida se enfríe a un ritmo constante, lo que reduce el riesgo de marcas de hundimiento, huecos, deformaciones y tensiones internas. Cuando los cambios de espesor son inevitables, se deben utilizar transiciones suaves, chaflanes o radios en lugar de pasos abruptos.
Los ángulos de salida son otro requisito práctico. Las paredes verticales necesitan suficiente conicidad para que el componente moldeado pueda desprenderse limpiamente de la herramienta sin rayones, marcas de arrastre o distorsiones dimensionales. También se prefieren las esquinas redondeadas a los bordes internos afilados porque mejoran el flujo del material y reducen la concentración de tensiones.
Las nervaduras y protuberancias deben fortalecer la pieza sin crear secciones gruesas. Las nervaduras generalmente se diseñan más delgadas que la pared principal para evitar el hundimiento de la superficie, mientras que las protuberancias deben apoyarse con nervaduras o refuerzos en lugar de ser demasiado gruesas. La ubicación de la puerta y de la línea divisoria también afecta tanto el rendimiento como la apariencia. Las compuertas deben soportar un llenado equilibrado, mientras que las líneas de separación deben ubicarse donde no interfieran con las superficies de sellado, las áreas de ensamblaje o las zonas cosméticas visibles.
Los componentes médicos a menudo necesitan encajar con otras piezas moldeadas, metálicas, electrónicas o de tacto suave, por lo que la planificación de tolerancias debe realizarse con antelación. Las tolerancias comerciales pueden ser adecuadas para artículos desechables simples, mientras que a menudo se requieren tolerancias finas para carcasas de diagnóstico, componentes de recorrido de fluidos, piezas relacionadas con implantes y conjuntos con necesidades críticas de alineación.
Los diseñadores deben evitar especificar tolerancias innecesariamente estrictas en cada característica porque esto puede aumentar el costo de las herramientas y la dificultad de producción. En cambio, las dimensiones críticas para el funcionamiento deben identificarse claramente, mientras que las áreas menos importantes pueden utilizar tolerancias de moldeo prácticas.
Las herramientas de simulación pueden mejorar los resultados del moldeo por inyección médica antes de que comience el mecanizado. El análisis del flujo del molde ayuda a predecir el equilibrio de llenado, las líneas de soldadura, las trampas de aire, la contracción, las marcas de hundimiento y la deformación. La simulación de enfriamiento también puede revelar puntos calientes que pueden causar una contracción desigual. Al resolver estos problemas durante la etapa de diseño, los fabricantes pueden reducir las modificaciones de moldes, acortar los ciclos de desarrollo y mejorar la consistencia de las piezas médicas finales.
El moldeo por inyección médica avanzada no se limita al moldeo termoplástico estándar. Los diferentes componentes médicos requieren diferentes estrategias de moldeo según el espesor de la pared, el comportamiento del material, la geometría de la pieza, las necesidades de unión y el volumen de producción. Seleccionar el proceso adecuado con antelación ayuda a reducir el riesgo de rediseño y mejora la coherencia durante la validación y la ampliación.
Método | Mejor utilizado para | Valor de fabricación |
Moldura de pared delgada | Carcasas ligeras, recintos pequeños, piezas médicas compactas | Reduce el uso de material manteniendo la precisión y la repetibilidad. |
Insertar moldura | Piezas que combinan plástico con metal, cerámica o componentes preformados | Crea estructuras integradas fuertes sin ensamblaje por separado. |
Sobremoldeo | Empuñaduras, sellos, manijas y piezas multimaterial suaves al tacto | Mejora la ergonomía, el sellado o la comodidad a través de materiales en capas. |
Moldeo asistido por gas | Piezas o componentes más grandes con secciones más gruesas | Ayuda a reducir las marcas de hundimiento, la tensión interna y el peso del material. |
Moldeo de silicona líquida | Piezas médicas flexibles, como tubos, mascarillas, sellos y dispositivos de contacto suave. | Apoya la biocompatibilidad, la flexibilidad y el rendimiento estable |
El moldeado por inserción y el sobremoldeo a menudo se comparan, pero resuelven diferentes problemas de diseño. La moldura de inserción coloca un componente prefabricado dentro del molde antes de que la resina fluya a su alrededor, lo que la hace útil para ensamblajes reforzados o componentes con hardware integrado. El sobremoldeo construye un material sobre otro sustrato moldeado, lo que a menudo mejora el agarre, el sellado, la amortiguación o la comodidad del usuario.
Las decisiones sobre herramientas afectan directamente la calidad de las piezas, el tiempo de entrega y el costo de producción. Los moldes prototipo se utilizan comúnmente durante las primeras etapas del desarrollo porque permiten realizar pruebas de diseño y producción en lotes pequeños antes de comprometerse con herramientas a gran escala. Para una producción a largo plazo, los moldes de acero de gran volumen proporcionan una mayor durabilidad, un control dimensional más estricto y una vida útil más larga, especialmente cuando se requieren ciclos repetidos y expectativas estrictas de calidad médica.
Un molde confiable también debe gestionar el enfriamiento, la expulsión y la calidad de la superficie. Los canales de enfriamiento deben diseñarse para mantener uniforme la temperatura de la pieza, ya que un enfriamiento desigual puede provocar deformaciones, contracción o variaciones dimensionales. Los mecanismos de expulsión deben liberar la pieza sin dejar daños funcionales ni defectos visibles en áreas críticas. El acabado de las superficies también es importante, especialmente en el caso de carcasas, mangos y piezas médicas que requieren una limpieza suave, una textura controlada o una inspección visual clara.
Algunos componentes médicos moldeados requieren operaciones secundarias después del moldeo para cumplir con los requisitos de ensamblaje, marcado o rendimiento. Estos procesos deben planificarse durante la etapa de diseño en lugar de agregarse como una ocurrencia tardía.
Las opciones comunes de posprocesamiento incluyen:
● Soldadura ultrasónica para unir componentes moldeados sin adhesivos.
● Tampografía para agregar instrucciones, símbolos o marcas de identificación.
● Grabado láser para un marcado y trazabilidad duraderos de las piezas.
● Selecciones para formar socavados internos o características complejas que son difíciles de moldear directamente.
El acabado superficial influye tanto en la función como en la apariencia. Una superficie pulida puede facilitar la limpieza o la transparencia, mientras que un acabado texturizado puede mejorar el agarre y ocultar marcas cosméticas menores. Para piezas médicas, el acabado seleccionado debe coincidir con el uso del componente, las necesidades de esterilización, los requisitos de manipulación y los estándares de inspección.
La garantía de calidad en el moldeo por inyección médica debe incorporarse al proceso antes de que comience la producción completa. En el caso de piezas médicas, la inspección visual por sí sola no es suficiente; el proceso de moldeo debe demostrar que puede producir repetidamente componentes seguros, estables y dimensionalmente precisos. Aquí es donde la validación del IQ, OQ y PQ se vuelve esencial.
Etapa de Validación | Propósito principal | Enfoque práctico |
coeficiente intelectual | Confirma que el equipo está instalado correctamente. | Configuración de la máquina, utilidades, herramientas, documentación. |
OQ | Prueba los límites de funcionamiento | Temperatura, presión, tiempo de ciclo, ventana de proceso. |
PQ | Verifica la producción repetible | Piezas consistentes en condiciones reales de producción. |
Durante la producción, los parámetros de inyección deben controlarse continuamente. La temperatura de fusión, la presión de inyección, la presión de mantenimiento, el tiempo de enfriamiento, la temperatura del molde y la velocidad de llenado pueden afectar la contracción, la deformación, la rebaba, los huecos y los disparos cortos. El monitoreo estable ayuda a los fabricantes a identificar pequeños cambios en los procesos antes de que se conviertan en grandes fallas de calidad.
Antes de pasar a la fabricación a gran escala, las piezas médicas deben pasar por la creación de prototipos controlados y la producción en pequeños lotes. Las herramientas para puentes son especialmente útiles cuando un diseño está cerca de ser definitivo pero aún necesita pruebas funcionales, comprobaciones dimensionales o verificación de materiales. Permite a los equipos probar piezas moldeadas en condiciones reales sin invertir inmediatamente en herramientas de producción de larga duración.
El control de riesgos también debería introducirse tempranamente. Los métodos comunes incluyen:
● PFMEA para identificar posibles fallas en el proceso antes de la producción.
● Simulación de llenado de moldes para predecir trampas de aire, líneas de soldadura, marcas de hundimiento y desequilibrio de llenado.
● Revisiones multifuncionales que involucran equipos de diseño, herramientas, calidad, reglamentación y producción.
Estos pasos ayudan a reducir los costosos cambios de molde y evitan retrasos durante el lanzamiento del producto. En el caso de los componentes médicos, el escalado no se trata sólo de producir más piezas; se trata de demostrar que cada lote de producción puede cumplir con los mismos requisitos de rendimiento, limpieza y documentación.
El moldeo por inyección médico moderno depende cada vez más del moldeo científico y de la optimización basada en datos. El moldeado científico utiliza pruebas controladas y ventanas de proceso documentadas para hacer que la producción sea más predecible. Cuando se combina con el monitoreo basado en IA, los fabricantes pueden analizar datos en tiempo real y ajustar las condiciones del proceso más rápidamente, lo que ayuda a reducir el desperdicio y mejorar la consistencia de las piezas.
La impresión 3D también se está volviendo más valiosa en las primeras etapas del desarrollo. Puede admitir iteraciones rápidas de diseño, pruebas ergonómicas y conceptos de dispositivos personalizados antes de que comience el moldeo por inyección. En algunos proyectos, los prototipos impresos en 3D ayudan a confirmar la geometría, mientras que el moldeo por inyección valida el material final, el acabado de la superficie, la resistencia y el rendimiento listo para la producción.
El moldeo por inyección médica respalda la producción de piezas médicas que requieren dimensiones estables, rendimiento controlado del material y calidad repetible. Para dispositivos implantables, como componentes ortopédicos y accesorios dentales, el proceso ayuda a crear piezas con geometría precisa, superficies lisas y resistencia mecánica confiable. Estos productos deben ser compatibles con el tejido humano y capaces de funcionar de forma segura en condiciones exigentes.
Las herramientas quirúrgicas son otra área de aplicación importante. Componentes como fórceps, pinzas, mangos de bisturí, retractores y carcasas de instrumentos a menudo requieren materiales resistentes de grado médico que puedan resistir esterilizaciones repetidas, exposición química y tensión mecánica. El moldeo por inyección permite que estas piezas se produzcan con forma, agarre e integridad estructural consistentes, lo cual es importante para un uso clínico seguro y eficiente.
Área de aplicación | Productos comunes | Requisito práctico |

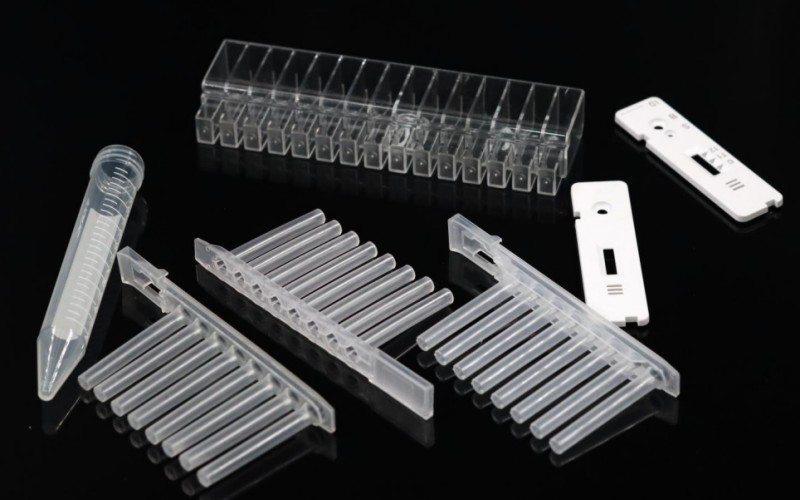

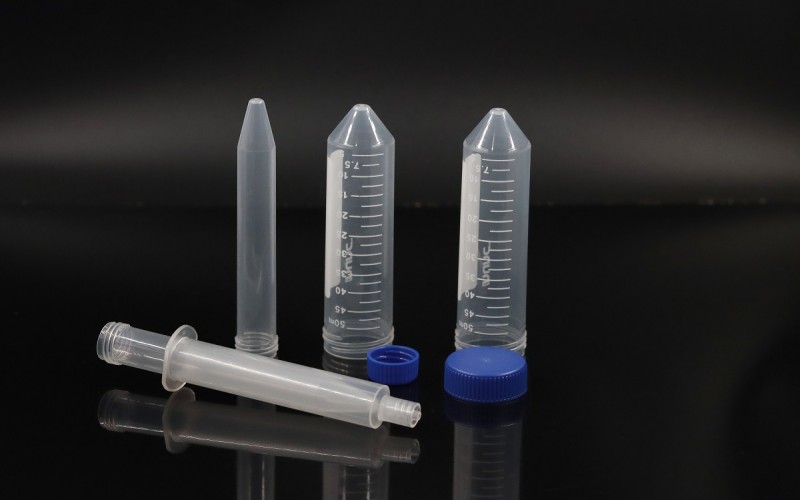

Productos médicos desechables | Jeringas, tubos intravenosos, catéteres, puntas de pipeta | Producción limpia, consistencia dimensional, contacto seguro con el paciente |

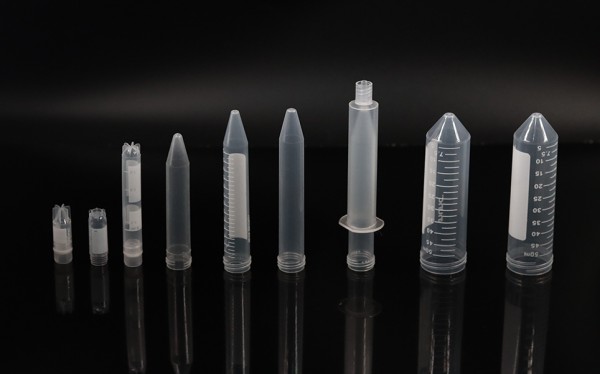

Productos de laboratorio | Placas de Petri, tubos de ensayo, recipientes para muestras. | Transparencia, resistencia química, dimensionamiento repetible. |
Embalaje médico | Blísteres, viales, tapones, recipientes protectores | Protección de esterilidad, rendimiento de sellado, seguridad del producto. |
Para consumibles de gran volumen, el moldeo por inyección es especialmente valioso porque puede producir grandes cantidades de piezas uniformes con poco desperdicio de material. Esto ayuda a los proveedores médicos a mantener una producción estable y al mismo tiempo cumplir con las expectativas de limpieza y rendimiento.
El impacto práctico de los productos médicos moldeados por inyección se puede observar en hospitales, laboratorios, clínicas dentales y fabricación de dispositivos. Los principales beneficios incluyen:
● Consistencia: cada ciclo de moldeo validado puede producir piezas con dimensiones y rendimiento repetibles.
● Seguridad del paciente: Los materiales biocompatibles y la producción controlada reducen la contaminación y los riesgos de falla.
● Cumplimiento normativo: los procesos documentados respaldan la gestión de calidad y la trazabilidad.
● Rentabilidad: el moldeado automatizado respalda la producción eficiente tanto de artículos desechables como de componentes médicos de precisión.
El moldeo por inyección médica ayuda a crear componentes médicos seguros, precisos y confiables. El éxito depende de la selección adecuada de materiales, los principios DFM, los métodos de moldeo especializados y una estricta garantía de calidad. Con experiencia en diseño de moldes médicos, mecanizado CNC, creación de prototipos y soporte de moldeo por inyección, Taizhou Huangyan Guangchao Mould Co., Ltd. ayuda a los clientes a desarrollar piezas médicas compatibles, duraderas y escalables para aplicaciones sanitarias exigentes.
R: El moldeo por inyección médica produce piezas de plástico precisas para dispositivos, diagnósticos, herramientas quirúrgicas y envases estériles.
R: El moldeo por inyección médica a menudo utiliza PP, PE, PC, PEEK, TPE y silicona según su biocompatibilidad.
R: El moldeo por inyección médica requiere validación IQ/OQ/PQ para confirmar la repetibilidad, el control de calidad y el cumplimiento normativo.
